一、產品概述

倒傘雙曲面攪拌機是專為市政污水處理、工業廢水處理及生態水環境治理研發的高效混合攪拌設備，核心優勢在于獨特的倒傘式雙曲面葉輪設計，搭配立式驅動結構，兼顧混合、推流、防沉積多重功能。設備適配各類生化反應池、調節池等場景，可有效解決傳統攪拌設備混合不均、能耗高、易纏繞、污泥沉積等痛點，憑借節能低耗、運行穩定、維護便捷的特點，成為污水處理工藝中的核心設備，廣泛應用于市政污水廠、化工、印染、養殖、食品加工等行業的廢水處理工程，以及河道、湖泊等生態水體修復項目。

二、核心結構特點

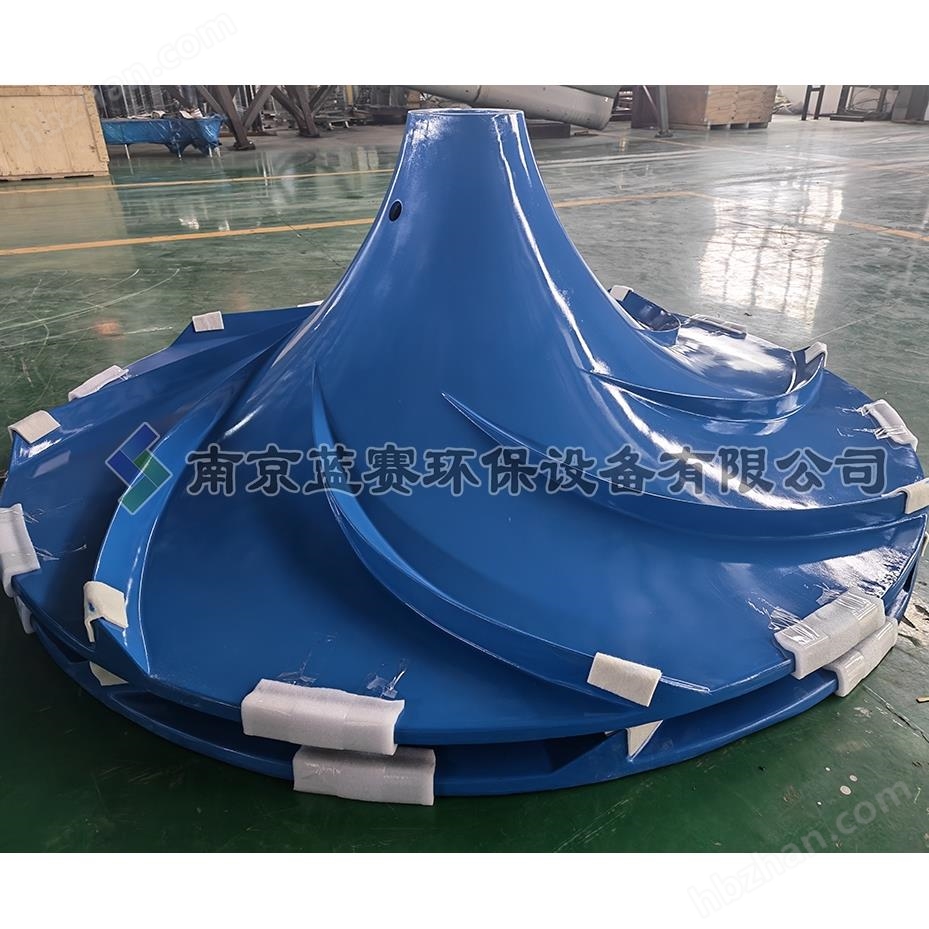

（一）倒傘式雙曲面葉輪

采用一體化沖壓或精密鑄造工藝制成，整體呈倒傘形，葉片為雙曲面流線型設計，曲率經過水力仿真優化，無突出棱角。這種結構可降低水體阻力，旋轉時產生均勻且強勁的軸向推力與水平推流，形成大范圍立體環流，同時葉片表面光滑，不易纏繞纖維、毛發、布條等雜物，減少停機清理頻次，保障設備連續穩定運行。葉輪材質可根據水質工況選擇全不銹鋼、高強度防腐合金或碳鋼防腐處理，耐酸堿、耐污水腐蝕，適配惡劣水質環境，延長使用壽命。

（二）立式驅動系統

整機采用立式布置，電機與減速機采用直聯或間接傳動方式，重心集中且穩定，運行時振動小、噪音低。驅動系統選用高效節能電機，搭配高精度減速機，傳動效率高、能耗損耗低，相同攪拌效果下，比傳統槳式、框式攪拌機節能20%-30%；電機防護等級可達IP68，適配水下或干濕交替環境，減速機密封嚴密，防止污水滲漏，保障驅動系統長期可靠運行。

（三）密封防護結構

采用多重機械密封+油封雙重防護設計，密封面選用耐磨耐腐蝕材質，防水、防塵、防滲漏效果優異，可有效防止污水進入驅動系統，避免電機、減速機損壞。密封結構拆裝便捷，后期維護無需拆解整機，大幅降低維護成本和停機時間，適配長期連續運行工況。

（四）安裝適配結構

設備結構緊湊，占地面積小，支持多種安裝方式，可根據池型、池深靈活選擇固定支架式、導桿升降式、移動式安裝。固定支架式安裝便捷，適用于池深固定的工況；導桿升降式可靈活調節葉輪高度，適配不同水位變化；移動式可實現多池共用一臺設備，降低設備投入成本。同時配備專用安裝底座，固定牢固，可有效抵消設備運行時的反作用力，避免設備晃動。

（五）輔助防護部件

配備過載保護、過熱保護、防堵報警等安全裝置，當設備出現過載、電機過熱或葉輪纏繞雜物時，可自動停機報警，防止設備損壞；水下部件均經過防腐處理，主軸選用高強度不銹鋼，抗彎曲、抗磨損，可承受長期水下運行的負荷；部分型號可搭配防沉板，進一步提升設備穩定性，防止污泥在葉輪底部沉積。

三、核心性能優勢

•混合效率高，無攪拌死角：雙曲面葉輪的流線型設計的優化了流場分布，旋轉時形成自上而下的軸向環流和水平擴散推流，使池內水體形成整體循環，實現水體充分混合，有效防止污泥沉積，均衡水質中COD、氨氮、pH等指標，提升生化反應效率。

•節能低耗，運行成本低：水力設計貼合污水處理工況，降低水體阻力，相同攪拌功率下，攪拌覆蓋范圍更廣、效果更好；高效節能電機搭配高精度減速機，傳動損耗小，長期運行可大幅降低電費支出，相較于傳統攪拌設備，年節能可達20%-30%。

•防纏繞防堵塞，維護便捷：葉輪無突出棱角、表面光滑，可有效避免纏繞雜物，減少停機清理次數；密封結構拆裝簡單，后期維護僅需檢查密封件、添加潤滑油，無需專業技術人員，降低維護成本和停機損失。

•運行穩定，噪音低：立式驅動結構重心穩定，振動小，運行時噪音控制在60dB以下，適配對環境噪音有要求的市政污水廠、居民區周邊等工況；設備整體結構成熟，零部件選用優質材質，故障率低，可實現24小時連續穩定運行。

•適應性強，可定制化：可適配不同池深（2m-10m）、池寬及水質工況，支持根據客戶需求定制葉輪直徑、電機功率、轉速、材質等參數；既能適配市政污水的常規攪拌需求，也能應對工業廢水的強腐蝕、高濃度污泥等復雜工況。

•兼具輔助曝氣功能：葉輪旋轉時可帶動表層水體與空氣接觸，形成輕微曝氣效果，輔助提升水體溶解氧含量，助力生化反應的高效進行，無需額外增加曝氣設備，降低設備投入。

四、工作原理

倒傘雙曲面攪拌機通過立式驅動系統帶動倒傘式雙曲面葉輪旋轉，葉輪在旋轉過程中，利用雙曲面的獨特曲率，對水體產生均勻且強勁的推力：一方面形成自上而下的軸向環流，將池體上層水體推送至下層，同時將下層沉淀的污泥向上攪動，防止污泥沉積；另一方面產生水平方向的擴散推流，將攪拌后的水體向四周擴散，形成大范圍的立體循環流場。

通過這種整體循環混合，實現三大核心作用：一是均衡池內水質濃度，使藥劑（如混凝劑、消毒劑）與水體快速充分混合，提升處理效果；二是防止污泥在池底沉積，減少池體清理頻次；三是輔助提升水體溶解氧，為生化反應中的微生物提供充足氧氣，提升生化處理效率，實現污水凈化、水質改善的目的。

五、適用范圍

（一）市政污水處理領域

適用于市政污水處理廠的氧化溝、厭氧池、缺氧池、調節池、混凝池、污泥池等，可滿足不同工藝段的攪拌混合需求，助力污水達標排放。

（二）工業廢水處理領域

適配化工、印染、食品加工、養殖、造紙、皮革等行業的工業廢水處理，可應對高濃度、強腐蝕、高粘度廢水的攪拌混合，防止污染物沉積，提升廢水處理效率。

（三）生態水環境治理領域

用于河道、湖泊、景觀水體、人工濕地等生態修復項目，通過循環攪拌，改善水體流動性，提升水體溶解氧含量，抑制藻類滋生，改善水體水質，恢復水體生態環境。

（四）其他領域

適用于一體化污水處理設備、小型污水處理站、飲用水預處理池等，以及化工、醫藥等行業的溶液混合、反應釜輔助攪拌等場景。

六、常規技術參數（可定制）

七、安裝與維護說明

（一）安裝說明

1. 安裝前需檢查池體尺寸、池深，確認安裝位置無障礙物，確保葉輪旋轉時無干涉；2. 按照安裝圖紙固定安裝底座，確保底座牢固，可承受設備運行時的負荷；3. 吊裝設備至安裝位置，調整葉輪高度，確保葉輪浸入水體的深度符合設計要求；4. 連接電機、減速機線路，檢查密封結構是否完好，進行空載試運行，確認設備運行平穩、無異常噪音后，方可投入正式使用。

（二）維護說明

1. 日常維護：定期檢查設備運行狀態，查看有無異常噪音、振動，檢查密封件是否滲漏，及時清理葉輪表面附著的雜物；2. 定期維護：每3-6個月檢查一次減速機潤滑油量，及時補充或更換潤滑油；每6-12個月檢查機械密封件的磨損情況，如有損壞及時更換；3. 長期停機維護：停機后將設備表面清理干凈，對水下部件進行防腐處理，存放于干燥通風處，避免銹蝕。
